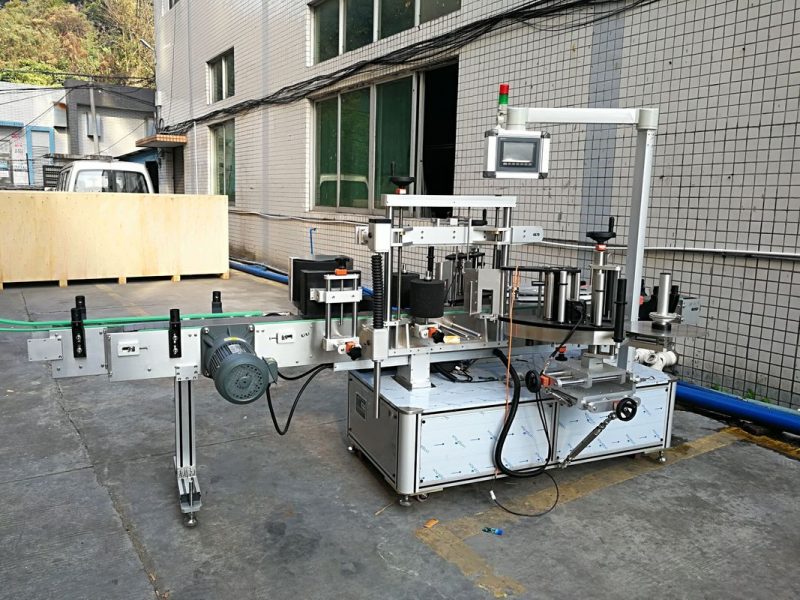

آلة ملصقات الملصقات الأمامية والخلفية للزجاجة البيضاوية والمستطيلة

وصف مفصل للمنتج

القدرة في الساعة:	زجاجة بيضاوية 5000-8000 B / H ، زجاجة مستديرة 2500B / ساعة حولها	دقة وضع العلامات:	± 1 مم في الداخل
ماكس ارتفاع التسمية:	190 ملم	القطر الداخلي للفة الورق:	76.2 ملم
القطر الخارجي التسمية:	330 ملم	مواد التعبئة والتغليف:	تسميات ذاتية اللصق
العلامة التجارية PLC:	سيمنز	إندوستوري:	بيفراج / مشروبات / كيماويات يومية / مستحضرات تجميل
حجم الجهاز:	4048 مم × 1400 مم × 1650 مم

أنظمة وضع العلامات الأمامية والخلفية للمنتجات البيضاوية والمستطيلة

تطبيق ل

1, آلة لصق أمامية وخلفية ضع الملصقات على جانبي الزجاجة في نفس الوقت. يتكون الملصق الأمامي والخلفي النموذجي من عدة مكونات بما في ذلك عجلة المباعدة ، ونظام المحاذاة ، وحزام التثبيت العلوي لأسفل (لتثبيت المنتج) ، ورأسين لوضع العلامات ، وبكرة تعمل بالطاقة لمسح الملصق. تعمل آلات الوسم الأمامية والخلفية من هذا النوع على زجاجات مستطيلة الشكل وبيضاوية الشكل ، ولكن يمكن أيضًا تعديلها لتلائم ثلاث وأربع لوحات تغليف. حتى أن هناك خيارًا يسمح بإدخال محطة التفاف قابس لإضافة القدرة على وضع العلامات على الزجاجات المستديرة ، والتي تسمى عادةً آلة وضع العلامات الأمامية / الخلفية / التفاف.

2 ، آلية التفاف مسجلة مدفوعة بمحرك سيرفو والتي تكون على شكل عجلة أسطوانية لضمان التسجيل الدقيق بشكل فعال

3 ، ميزات التصميم لضمان وضع علامات دقيقة وسلسة على الزجاجات البيضاوية أو المستطيلة

4 ، جهاز محاذاة يتكون من زوج من السلاسل الجانبية لضمان المحاذاة المتماثلة للزجاجات على طول خط الوسط

5 ، حزام ناقل علوي بسرعة متزامنة مع الناقل الرئيسي لتثبيت الزجاجات في مكانها للحفاظ على محاذاة الزجاجة واستقرارها طوال عملية وضع العلامات

6 ، مستشعر تسمية خاص اختياري للكشف عن ملصقات فيلم شفافة. 50 مجموعة من ذاكرة معلمات الملصقات تتيح التبديل السهل بين وظائف الملصقات المختلفة عن طريق تبديل مجموعة المعلمات المحددة مسبقًا.

7 ، مستشعر تسمية خاص اختياري للكشف عن ملصقات فيلم شفافة. 50 مجموعة من ذاكرة معلمات الملصقات تتيح التبديل السهل بين وظائف الملصقات المختلفة عن طريق تبديل مجموعة المعلمات المحددة مسبقًا.

8 ، إدارة كمية التسمية الذكية ، رسائل التحذير وأجهزة الفحص البصري الاختيارية

المعايير الفنية

سرعة الإنتاج	45 م / دقيقة
دقة وضع العلامات	± 1 مم
أقصى عرض تسمية	190 ملم
قطر الزجاجة	30-100 مم
القطر الداخلي التسمية	76.2 ملم
القطر الخارجي التسمية	ماكس 330 ملم
حجم المخطط التفصيلي	L4048 × W1400 × 1650 مم
مصدر الهواء	4-6 كجم 30 لتر / دقيقة
استخدام القوة	220 فولت 50 هرتز 1200 واط
