وصف مفصل للمنتج
مزود الطاقة: | 220 فولت 50/60 هرتز 0.75 كيلو واط | ارتفاع الكائن: | 30-200 ملم |
---|---|---|---|
عرض الكائن: | 20-200 ملم | ارتفاع التسمية: | 15-180 ملم |
طول التسمية: | 25-300 مم | دقة التسمية: | ± 1 مم (باستثناء خطأ الكائن والتسمية) |
مفتاح 1: | قضيب التسمية | مفتاح 2: | آلة لصق الكوب |

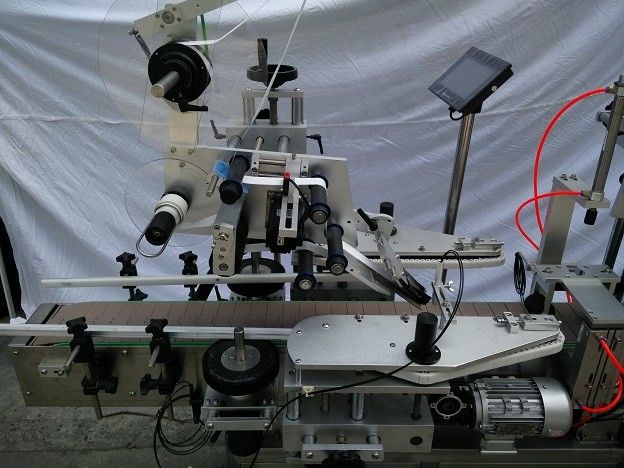

مفتاح 3: | آلة وضع العلامات المسطحة | اسم: | PLC العلامة التجارية اليابانية الشهيرة MITSUBISHI العلامة التجارية قضيب تسمية السطح المسطح مع كائن كشف العين السحرية |
20-200mm عرض السطح المسطح الملصق مع ملصق الجانب العلوي والخلفي
المعايير الفنية
اسم | 20-200mm عرض السطح المسطح الملصق مع ملصق الجانب العلوي والخلفي |
سرعة وضع العلامات | 20-200 قطعة / دقيقة |
ارتفاع الجسم | 30-200 ملم |
سماكة الكائن | 20-120 ملم |
ارتفاع التسمية | 15-110 ملم |
طول التسمية | 25-300 مم |
أسطوانة التسمية داخل القطر | 76 ملم |
بكرة التسمية خارج القطر | 300 ملم |
دقة الملصقات | ± 1 مم |
مزود الطاقة | 220 فولت 50/60 هرتز 0.75 كيلو واط |
استهلاك الغاز للطابعة | 5 كجم / م 2 (في حالة إضافة آلة ترميز) |
حجم آلة الوسم | 1600 (L) × 550 (W) × 1600 (H) ملم |
وزن آلة الوسم | 150 كجم |
ترتيب:
لا. | جزء | علامة تجارية | كمية |
1 | PLC | MITSUBISHI (اليابان) | 1 |
2 | المحول الرئيسي | دانفوس (الدنمارك) | 1 |
3 | HMI | WEINVIEW (تايوان) | 1 |
4 | محرك وضع العلامات المؤازر | دلتا (تايوان) | 1 |
5 | محرك وضع العلامات المؤازر | دلتا (تايوان) | 1 |
6 | محرك ناقل | HY (تايوان) | 1 |
7 | علبة تروس المحرك الناقل | HY (تايوان) | 1 |
8 | تكلم المحرك | GPG (تايوان) | 1 |
9 | تكلم علبة التروس المحرك | GPG (تايوان) | 1 |
10 | كائن كشف العين السحرية | أومرون (اليابان) | 1 |
11 | الألياف البصرية | أومرون (اليابان) | 1 |
12 | نزهة التسمية الكشف عن العين السحرية | لوز (ألمانيا) | 1 |
وسم الإطار الرئيسي:
آلة وضع العلامات هذه هي أهم الأجزاء على النحو التالي ، والأجزاء المختلفة لها استخدام مختلف. وفقًا للمواصفات ، يمكننا ضبط موضع الملصق 3 خطوات لضبط الارتفاع
1. اضبط ارتفاع تعديل عجلة اليد لرفع وأسفل الإطار الرئيسي.
2. قم بفك مقبض التثبيت الشامل أثناء ضبط العمل ، وقم بربطه عند الانتهاء.
3. اضبط موضع التقشير على اللوح حتى يصبح 2-3 مم لقطعة العمل.
4. اضبط عجلة الضبط اليمنى / اليسرى (الرسم 3) لتحريك الإطار الرئيسي ليتوافق مع قطعة العمل.
5. من خلال تعديل موضع الإطار الرئيسي ، يمكنك أيضًا تعديل موضع التقشير وفقًا لقطعة العمل.
