وصف مفصل للمنتج
تكوين: | الوسم | الكهرباء الرئيسية: | سيمنز شنايدر |
---|---|---|---|
مواد الوسم: | زجاج بلاستيكي | تخصيص: | L2000 × W700 × 1400 مم |
لفة التسمية الأساسية: | 76.2 ملم | قطر لفة التسمية: | 330 ملم |

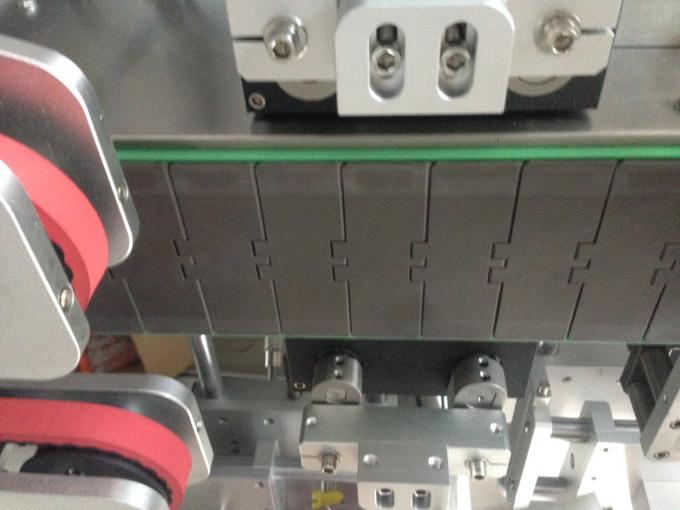

آلة لصق الملصقات على الزجاجات ، آلة لصق الزجاجات الدائرية أحادية / مزدوجة الجانب
مبدأ عمل آلة الوسم:
1 ، يمكن للآلة تعبئة أشياء مختلفة في ناقل حزام آلة وضع العلامات ، عن طريق دفع زجاجة في مؤسسات نقل الزجاجة ، والحركة المستمرة بالاعتماد على الألياف المكتشفة بعد الزجاجة.
2 ، نقل الإشارات الكهروضوئية إلى PLC ، من خلال معالجة إشارة خرج PLC ستفقد إلى المحرك المتدرج ، معيار المحرك المتدرج ، من خلال المؤسسات المتدحرجة سوف يلتصق الابن ، وسم الأشياء عن طريق وضع العلامات على حزام ناقل الآلة في الإجراء التالي أو الحاويات.
3 ، الجهاز الرئيسي قيد التشغيل يعتمد محرك متدرج ، ومجموعات من نظام التحكم PLC ، ومجموعات من الشاشات التي تعمل باللمس ، وجهاز الألياف keyence وغيرها من المكونات المستوردة ، ويجمع العديد من التقنيات الرائدة ، مما يجعل الصناعة تتمتع بميزة المنتجات التكنولوجية.
4 ، التحكم الآلي في الحواسيب الصغيرة ، واجهة سهلة الاستخدام بين الإنسان والآلة ، هيكل ميكانيكي بارع ، يجعل العملية بسيطة وقوية ، يمكن أن تدرك رقم العلامة ، العد ، ضبط التحكم في الطباعة ، وضع العلامات ، الافتقار إلى التحكم ، وضع العلامات ، عديم اللون مثل هذه التشوهات الكشف التلقائي ووظائف الإنذار ، السعة العشوائية وتسمية إدارة الكمية ، ضبط ملصقات الضيق ،
5 ، الطول والعلامات ، ارتفاع المضيف وضبط الموضع من قبل ، آلة كاتبة شريطية اختيارية واحدة ، وضع العلامات والعلامات مع الكشف عن درجة رد الفعل.
6 ، الجهاز يعتمد عالي الجودة من الألومنيوم والفولاذ المقاوم للصدأ ، مصنوعة بشكل جيد ، بما يتوافق مع متطلبات GMP.
المقدمة
1 ، كائنات التغليف المختلفة في الحزام الناقل ، الحزام الناقل لقيادة الزجاجة إلى المنطقة الفرعية ، استمرت آلية النقل في التحرك ، اعتمادًا على الألياف الضوئية للكشف عن الزجاجة ، والإشارة الضوئية إلى PLC ، و PLC ستتم معالجتها بعد الإخراج تنتقل الإشارة إلى المحرك المتدرج ، والذي يتميز بمحرك التدرج. يتم لصق الملصق على الزجاجة من خلال آلية الدرفلة. يتم نقل الكائن بعد وضع العلامات بواسطة الحزام الناقل لآلة وضع العلامات إلى العملية أو الحاوية التالية.
2 ، المحرك الرئيسي يعتمد محرك سيرفو ، نظام التحكم Delta (تايوان) PLC ، واجهة الإنسان والآلة من نوع Delta (تايوان) ، الله كألياف ضوئية (Japan Keyence) والأجزاء الأصلية الأخرى المستوردة ، يجمع العديد من التقنيات الرائدة ، أصبحت الصناعة من منتجات التفوق التكنولوجي. التحكم الآلي في الحواسيب الصغيرة ، واجهة شاشة تعمل باللمس سهلة الاستخدام ، هيكل ميكانيكي متطور ، بحيث يكون بسيطًا وقويًا ؛ يمكن أن تحقق عدد الملصقات ، وعدد الملصقات ، والتحكم في الطباعة ، والتحكم في وضع العلامات ، وغير القياسي ، والشريط وغيرها من الظروف غير الطبيعية مثل وظائف الكشف والإنذار التلقائي ؛ عرض سعة عشوائية وإدارة كمية التسمية ؛ تعديل التسمية المرن ؛ طول الملصق وحساب التصفية ؛ ارتفاع المضيف وتعديل الموقف ؛ آلة ترميز الشريط الاختيارية ؛ كشف التسمية تعديل حساسية الاستشعار الكهروضوئية. الآلة مصنوعة من سبائك الألومنيوم T6 عالية الجودة والفولاذ المقاوم للصدأ SUS304 ، وتعمل بشكل جيد ، بما يتماشى مع معايير GMP. آلة لصق الملصقات العمودية هي منتجات فعالة من حيث التكلفة.
صفة مميزة
1 ، مصمم لتطبيق ملصقات اللوحة الأمامية و / أو الخلفية مع إمكانية تسمية الحاويات المستديرة أو المربعة أو البيضاوية أو المستطيلة.
2 ، يستخدم البناء شديد التحمل مكونات محرك كبيرة الحجم مدمجة مع إطار قاعدة من الألومنيوم والفولاذ المقاوم للصدأ لسنوات من الخدمة التي يمكن الاعتماد عليها.
3 ، تتوفر أنظمة تغذية المنتج المختلفة التي توفر تباعدًا دقيقًا بين المنتج والتوجيه. يمكن استخدامه بمفرده أو مدمج في الخط ومتوافق مع سرعات معدات التعبئة.
4 ، تشتمل أدوات التطبيق المتقدمة ذات عزم الدوران الصغير على نسبة الإزاحة والقدرة على متابعة السرعة للتطبيق الدقيق والموثوق لمجموعة متنوعة من مواد الملصقات.
إستعمال
1 ، وضع العلامات على الزجاجات المستديرة مناسب للصناعات الدوائية والغذائية ومستحضرات التجميل وغيرها من الصناعات ، ويمكن إرفاقه بملصقات الأسبوع ونصف الدائرة بالكامل.
2 ، آلة القرص الدوار الأوتوماتيكية الاختيارية ، يمكن توصيلها مباشرة بالواجهة الأمامية لخط الإنتاج ، وزجاجة التغذية التلقائية في آلة وضع العلامات ، وزيادة الكفاءة.
مبدأ العمل
1 ، يتم تزويد نظام التحكم بنظام تحكم لإرسال الملصق وإرفاقه بالمنتج ليكون في موضع الملصق ، ويتدفق المنتج عبر جهاز الوسم ، وحزام الوسم يقود المنتج للتدوير ، والملصق هو تدحرجت واكتملت التسمية المرفقة بالإجراء.
2 ، مبدأ العمل الأساسي: سيتم فصل جسم الزجاجة عن المنتج ، ويكشف المستشعر عن تمرير المنتج ، وتعود الإشارة إلى نظام التحكم في الملصقات ، في المكان المناسب.
3 ، عملية التشغيل: ضع المنتج (يمكن توصيله بخط) -> تسليم المنتج (تتحقق المعدات تلقائيًا) -> مجموعة المنتجات -> اكتشاف المنتج - وضع العلامات -> ملصق الغلاف - تم جمع المنتجات.
نطاق التطبيق
1 ، الملصقات القابلة للتطبيق: ملصقات ذاتية اللصق ، فيلم لاصق ، رمز تنظيمي إلكتروني ، رمز شريطي ، إلخ.
2 ، المنتجات القابلة للتطبيق: المنتجات التي تتطلب ملصق أو فيلم على السطح المحيطي.
3 ، صناعة التطبيق: تستخدم على نطاق واسع في الأغذية والأدوية ومستحضرات التجميل والكيماويات اليومية والإلكترونية والمعدنية والبلاستيكية وغيرها من الصناعات.
4 ، أمثلة التطبيق: وضع العلامات على الزجاجة المستديرة PET ، ووضع العلامات على الزجاجات البلاستيكية ، وعلب الطعام ، وما إلى ذلك.
الخدمات
1 ، كبير المهندسين ذوي الخبرة يأتون إلى شركة العميل للتثبيت.
2 ، إذا ظهرت مشاكل الجودة ، فإن المورد يقدم الدعم الفني وتزويد قطع الغيار في الوقت المناسب.
3 ، توريد تدريب تشغيل منهجي للعاملين العميل.
4 ، استخدم العميل الجهاز لعدة سنوات ، يمكننا توفير برنامج تجديد مفصل ، والمعدات الأصلية واستبدال ترقيات الأجهزة والبرامج ، وإطالة عمر خدمة الماكينة لأكثر من 3-4 سنوات.
5 ، يضمن جميع المعدات (باستثناء العوامل البشرية) في غضون عام واحد ، وخدمات الصيانة مدى الحياة.
تنطبق على
1 ، القطر الداخلي للملصق 76.2 مم ، القطر الخارجي الأقصى 330 مم.
2 ، يتم تطبيق الجهاز على الصناعة الكيميائية والغذائية اليومية ،
3 ، أقصى عرض للوضع هو 190 مم (يمكن رفعه حسب الطلب).
4 ، قطر الزجاجة سمك أكبر من أو يساوي 30 مم ، الارتفاع أقل من أو يساوي 500 مم.
المعايير الفنية
سرعة الإنتاج | 45 م / دقيقة |
دقة وضع العلامات | ± 1 مم |
أقصى عرض تسمية | 190 مم (يمكن رفعها حسب الطلب) |
قطر الزجاجة | سمك ≥ 30 مم ارتفاع 500 مم |
القطر الداخلي التسمية | 76.2 ملم |
القطر الخارجي التسمية | ماكس 330 ملم |
حجم المخطط التفصيلي | L2000 × W700 × 1400 مم |
وزن | 380 كجم |
استخدام القوة | 220 فولت 50 هرتز 1500 واط |
مزايا
1 ، معظم المكونات مصنوعة من لوح جانبي ألومنيوم 3.0 ، مما يقلل الوزن ويخفض رسوم النقل.
2 ، تبلغ سرعة الإنتاج القصوى حوالي 45 م / دقيقة ، ودقة وضع العلامات هي ± 1 مم.
3 ، يتم تخصيص الطاقة باستخدام الجهاز ، البعد ، الوزن.
تفاصيل
